Reparo da Creality Ender 3/pro/v2 - Guia de e Conserto e Assistência Técnica


Compreender como resolver e reparar a sua impressora Creality 3D ender 3 (especialmente o hot-end) é uma habilidade importante para assegurar que a sua impressora 3D continua a funcionar de forma consistente e a produzir resultados de qualidade.



Este artigo mergulha profundamente nos probemas comuns da Ender 3 e problemas detalhadas do Hot end (bico extrusor) padrão da Creality, analisando como funciona o hot end e como resolver problemas de extrusão e outros problemas de impressão 3D. O hot end que estamos a discutir neste artigo é utilizado no Ender 3, CR-10, e em todas as outras impressoras 3D Creality, mas a informação é aplicável à maioria das impressoras 3D de outras marcas também.


Se tiver experimentado algum destes problemas com a sua impressora 3D, é muito provável que tenha um problema com o seu "hot end":


  • Impressora 3D está encrava frequentemente (barulho de tek tek tek...)

  • As suas peças impressas em 3D parecem inconsistentes ou subextrudidas

  • A impressora 3D está a fazer um som de clique quando se imprime


Discutiremos as causas de cada uma destas questões, e como corrigir cada uma para que a sua impressora 3D volte a funcionar e produza grandes resultados.




Lista de conteudo em relação ao conserto de hotend (bico extrusor) da Creality ender 3



Introdução à Hot End (bico extrusor) da Creality

  • Como é aquecido o Hot End

Questões Comuns com a Crealidade Hot End

  • A impressora 3D não aquece até à temperatura definida

  • As leituras de temperatura da impressora 3D estão incorrectas

  • Impressora 3D pára e apresenta um erro de fuga térmica

  • Impressora 3D encravando frequentemente (barulho tek tek tek…)

Reparação da Hot End

  • Remoção do proteção da HOT END

  • Substituição do Termistor

  • Substituição do cartucho de aquecedor

  • Substituição do ventilador Hot End

  • Substituição da montagem da extremidade quente (sem invólucro)



Introdução à Hot End (bico extrusor) da Creality

Antes de começar, dedique um minuto a encontrar a ponta quente na sua impressora. O mesmo desenho da extremidade quente é utilizado na maioria das impressoras 3D da Creality, com um dissipador de calor vermelho característico. Se seguir o caminho do seu filamento, verá que primeiro viaja através da extrusora na lateral da impressora, que é o que empurra o filamento para a extremidade quente. Em seguida, o filamento percorre um tubo de PTFE até à extremidade quente, e finalmente é depositado no leito de impressão para formar a parte impressa.

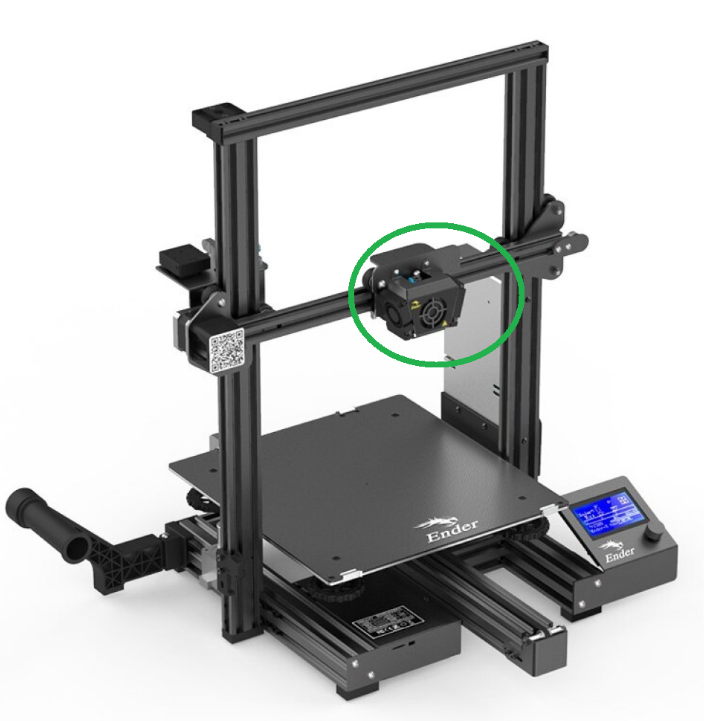

Localização d0 Hot End (bico extrusor)

O que tem dentro do Hot End (bico extrusor)



Antes de entrar no funcionamento interno, é também importante compreender como funciona a extremidade quente a um nível elevado. Em termos simples, a extremidade quente é o componente que derrete o filamento para que possa ser depositado camada a camada para construir uma peça impressa em 3D. Embora isto pareça simples, há mais do que se pode imaginar, uma vez que a extremidade quente deve manter uma temperatura específica para assegurar uma impressão de qualidade. Outro trabalho importante da extremidade quente é assegurar que o filamento só derrete quando atinge o bico, mas permanece fresco e sólido antes desse ponto.




Questões Comuns com a Crealidade Hot End

]Agora que tem uma compreensão de como funciona o hot end, vejamos o que acontece quando as coisas correm mal. Nesta secção, analisaremos alguns sintomas comuns e descreveremos a causa raiz e a forma de a corrigir.


  • A impressora 3D não aquece até à temperatura definida

Se a impressora 3D estiver a aproximar-se da temperatura desejada, mas não estiver bem lá, por exemplo, atingindo 165-170C, certifique-se de que a extremidade quente está isolada com uma meia de borracha de extremidade quente. Isto ajuda a manter o bloco aquecedor quente, e garante que a ventoinha da extremidade quente não arrefeça o bloco aquecedor. Se ainda estiver a ver problemas em atingir a temperatura desejada, calibre a afinação PID para se certificar de que o controlador da impressora está a regular correctamente a temperatura.


  • As leituras da temperatura da impressora 3D estão incorrectas

Se a temperatura não estiver de todo a subir e a permanecer por volta dos 30-40C, é provável que o Cartucho Aquecedor não esteja a funcionar correctamente.


Resolução: Seguir os passos para reparar o cartucho aquecedor na secção Soluções deste artigo.


Se a leitura da temperatura for claramente imprecisa, tal como uma leitura 0C ou -15C, é muito provável que o termistor esteja desligado ou defeituoso.





  • Impressora 3D pára e apresenta um erro de fuga térmica

Um erro de fuga térmica é uma falha de segurança que indica que a impressora aplicou energia ao aquecedor, mas não viu o aumento de temperatura esperado.

Um erro de fuga térmica é um failsafe que indica que a impressora aplicou energia ao aquecedor, mas não viu o aumento de temperatura esperado.


Os erros de thermal runaway são uma característica de segurança que protege a impressora do sobreaquecimento da extremidade quente a temperaturas inseguras devido a um mau funcionamento do hardware. Sempre que a impressora estiver a alimentar o cartucho do aquecedor mas não vir a temperatura aumentar, a impressora irá cortar a energia a todos os aquecedores e exibir este erro. Não deve tentar imprimir mais nada até ter encontrado a causa deste erro.


Antes de verificar qualquer outra coisa, é importante verificar quaisquer problemas visíveis com o cartucho de aquecimento e o termistor:


Esta impressora estava a ler temperaturas 0C devido a um fio de termistor desligado (removemos o sensor do bloco térmico). Recomendamos a sua substituição em casos como este, uma vez que a ruptura está próxima do sensor

Esta impressora estava a ler temperaturas 0C devido a um fio termistor desligado (removemos o sensor do bloco térmico). Recomendamos a sua substituição em casos como este, uma vez que a ruptura está próxima do sensor


Desaparafusar e remover o recinto da extremidade quente para inspeccionar a extremidade quente.


Inspeccionar os fios provenientes do termistor e do bloco aquecedor. Se algum fio estiver partido, repare-o (pode usar solda ou conectores de parafuso). Se os fios danificados estiverem perto do termistor ou do bloco aquecedor, recomendamos a substituição da peça para evitar possíveis curtos-circuitos.


Certifique-se de que o termistor está completamente dentro do pequeno orifício do bloco térmico e de que o parafuso de fixação está presente e apertado. O parafuso não deve estar solto, mas uma vez que se sinta uma resistência suave, deixe de o apertar.


Certifique-se de que o cartucho de aquecimento está contido dentro da extremidade quente, e que não se move se o empurrar com uma chave allen do lado oposto aos fios. Se o bloco aquecedor estiver solto, retire a meia da extremidade quente e aperte o parafuso de arranque por baixo do cartucho utilizando a chave Allen mais pequena fornecida com a impressora.


Se não vir nenhum problema, outra causa potencial deste erro é se o bloco aquecedor estiver a ser arrefecido pelo ventilador da extremidade quente. Este arrefecimento fará com que a temperatura pare de subir apesar de ser aplicado calor, desencadeando o erro. Para corrigir isto, certifique-se de que o bloco aquecedor tem isolamento. Recomendamos uma meia de silicone da extremidade quente que pode ser facilmente deslizada sobre o bloco aquecedor.


Se não for possível diagnosticar o problema, recomendamos que se substitua o bloco aquecedor; não se deve ignorar este erro.


  • Impressora 3D encravando frequentemente (barulho tek tek tek…)

O encravamento, ou quando o filamento fica preso na extremidade quente e não consegue ser empurrado, é quase sempre causado por um problema com a extremidade quente. Esta questão também causa outro sintoma comum de um som de clique proveniente da extrusora. Este som ocorre quando o filamento está preso, por isso a engrenagem da extrusora começa a saltar sobre o filamento, uma vez que não é capaz de o empurrar através da extremidade quente.





Para confirmar que o problema é de facto um encravamento da extremidade quente, empurre o braço de alavanca da extrusora para aliviar a pressão da mola contra o filamento, e tente passar manualmente o filamento através da impressora. Se não for possível empurrar o filamento através desta forma, o problema está relacionado com a extremidade quente. Caso contrário, é provável que a extrusora não esteja a empurrar o filamento suficientemente, pelo que deverá iniciar aí a sua investigação.


Se o assunto estiver relacionado com a extremidade quente, há três causas comuns para que este assunto seja investigado:



1. O bocal não está a ficar suficientemente quente para derreter o filamento ao passar pelo bocal


Vamos começar com o básico - se o bocal não estiver suficientemente quente, o material não derreterá ou não derreterá suficientemente rápido. Para determinar se este é o caso, verifique as leituras de temperatura na sua impressora enquanto tenta imprimir. Primeiro, certifique-se de que está a definir a temperatura para o valor correcto para o filamento que está a utilizar. Recomendamos 200C para PLA, 240C para PETG, e 245C para ABS. Além disso, verifique duas vezes se o filamento que está a utilizar é realmente o material que espera (isto já nos aconteceu mais do que nos interessa admitir). Se estiver a ver problemas em que a leitura da temperatura não é o que espera, verifique as etapas da secção anterior.


Se tiver a certeza de que a temperatura da extremidade quente está correcta, continue para o próximo problema potencial.


2. O filamento está a começar a derreter demasiado cedo, e está a expandir-se no tubo PTFE e a ficar preso


Inspeccionar o filamento arrancado à procura de pistas. Esta imagem mostra um puxão normal (prata) em comparação com um puxão de geleia causado pelo calor (preto). Notar a grande porção grossa no filamento preto.

Inspeccionar o filamento puxado para fora em busca de pistas. Esta imagem mostra um puxão normal (prata) em comparação com um puxão de geleia provocado pelo calor (preto). Notar a grande porção grossa no filamento negro.


Se a leitura da temperatura estiver correcta, a questão pode estar relacionada com o filamento ficar demasiado quente, ou mais precisamente, aquecer demasiado cedo. Se a zona fria não estiver a ser suficientemente arrefecida, o calor da extremidade quente infiltrar-se-á na zona fria, conhecida como Heat Creep, o que fará com que o filamento comece a amolecer no tubo de PTFE antes de atingir o bocal. A pressão da extrusora irá esmagar o filamento e alargá-lo, eventualmente ao ponto de o filamento ser incapaz de passar pela extremidade quente.


Antes de investigar mais, pode inspeccionar a extremidade do filamento para obter pistas se este for o problema. Aqueça a extremidade quente a uma temperatura elevada, tal como 230C, depois puxe o filamento para fora da extrusora. Note-se que pode ser difícil puxar para fora. Uma vez removido, se vir uma grande secção larga na ponta do filamento, este é um forte indicador de que o calor está a rastejar para a extremidade fria.


O calor rastejante tem algumas causas comuns:


A ponta quente é mais quente do que se pensa

Confirmar que o termistor é colocado no orifício do termistor no bloco aquecedor, e que o parafuso lateral não está demasiado solto. Certifique-se de que aperta o parafuso até dar um pouco de resistência e não mais, uma vez que o aperto excessivo do parafuso pode danificar o termístor. Se o termistor não estiver colocado, dará leituras inferiores à temperatura real e a impressora aquecerá mais a extremidade quente para compensar. Este calor adicional irá infiltrar-se na extremidade fria e causar encravamento mesmo que o sistema de arrefecimento esteja a funcionar correctamente.


O ventilador da extremidade quente ou está completamente parado ou está a funcionar lentamente


Verificar o ventilador da extremidade quente, que é montado no compartimento da extremidade quente directamente em frente do dissipador de calor (o ventilador na lateral do compartimento é o ventilador de arrefecimento da peça, que não é relevante aqui). Remover quaisquer peças plásticas ou outros detritos do ventilador, e assegurar-se de que gira suficientemente rápido para sentir o fluxo de ar a cerca de uma polegada de distância. Verificar também se todas as aletas do ventilador ainda estão presas ao ventilador. Se o ventilador se sentir fraco ou estiver danificado, substitui-lo (ver substituição do ventilador da extremidade quente na secção Soluções abaixo).


Este ventilador da extremidade quente é parado devido a uma barbatana partida, o que fez com que o ventilador parasse de girar. Esta ventoinha deve ser substituída mesmo que a barbatana partida possa ser removida.

Esta ventoinha da extremidade quente é parada devido a uma barbatana partida, o que fez com que a ventoinha parasse de girar. Esta ventoinha deve ser substituída mesmo que a barbatana partida possa ser removida.


O dissipador de calor é muito poeirento e não dissipa eficazmente o calor.

Retirar o recinto da extrusora e inspeccionar o dissipador de calor. Remover qualquer pó utilizando ar comprimido ou uma pequena ferramenta, certificando-se de limpar qualquer material.


Material extra ou gunk entre as zonas fria e quente

Se tiver tido falhas de impressão, o material pode por vezes ficar preso na área entre as zonas quente e fria. Este material indesejado permitirá que mais calor se desloque do bloco aquecedor para o dissipador de calor, e deve ser limpo. Isto é fácil de fazer com a extremidade quente aquecida utilizando os cortadores ou pequenos alicates incluídos.


A recolha plástica entre o bloco aquecedor e o dissipador de calor provoca uma maior transferência de calor para a zona fria.

A recolha plástica entre o bloco aquecedor e o dissipador de calor causa uma maior transferência de calor para a zona fria.


3. Há uma fenda no caminho do filamento onde o filamento está a ficar preso


Um espaço entre o tubo de PTFE e o bocal provocará o encravamento da extremidade quente, uma vez que o filamento derretido preencherá o vazio e gerará fricção, podendo mesmo infiltrar-se entre a ruptura térmica e o tubo de PTFE. O lado esquerdo mostra o estado desejado, sem espaço.

Um espaço entre o tubo de PTFE e o bocal causará o encravamento da extremidade quente, uma vez que o filamento derretido preencherá o vazio e gerará fricção, podendo mesmo infiltrar-se entre a quebra de calor e o tubo de PTFE. O lado esquerdo mostra o estado desejado, sem folga.


Mesmo que a extremidade quente esteja a ser perfeitamente arrefecida, outra questão que causa encravamentos é se se formar um espaço no percurso do filamento. Isto acontece normalmente onde o tubo de PTFE se encontra com a parte superior do bocal. O filamento começa a derreter neste ponto, pelo que se expandirá para preencher qualquer lacuna à medida que se vai imprimindo.


Esta lacuna pode ser causada pela instalação inadequada do tubo de PTFE, ou pode aumentar com o tempo devido a movimentos de retracção do filamento, que puxam para trás no tubo. Com o tempo, isto pode fazer com que o acoplamento no topo da extremidade quente solte a sua aderência, permitindo a formação de uma folga.


Outra causa para a folga é se o tubo de PTFE se tiver desgastado significativamente, o que acontece com o tempo, uma vez que se imprimem muitas peças. Isto tem o mesmo efeito, onde o filamento preenche as fendas e provoca fricção adicional.


Independentemente da causa, pode diagnosticar e corrigir estes problemas realizando um "Pushthrough PTFE", delineado na secção Soluções do artigo.


Se estiver a imprimir com materiais mais quentes como ABS ou Nylon, ou utilizar muito a sua impressora, pode também considerar a possibilidade de actualizar para uma quebra de calor bimetálica (vista na Amazon) , o que elimina efectivamente esta questão. Pode ler mais sobre esta actualização no guia de quebra de calor bimetálico.


Reparação da Hot End


Muitas reparações requerem apenas as ferramentas incluídas com a impressora.


Esta secção inclui guias passo-a-passo para várias reparações de ponta quente. Na maioria dos casos, é possível substituir um componente maior, tal como uma montagem completa da extremidade quente, em muito menos tempo do que diagnosticar e substituir peças individuais. A troca, evidentemente, é que a montagem completa custará mais. Terá de escolher qual a abordagem que faz mais sentido para si. Começaremos com a substituição de componentes individuais, depois veremos as substituições mais abrangentes.


  • Remoção do proteção da HOT END

Ferramentas necessárias: Chaves Allen incluídas com a impressora


Antes de concluir qualquer uma destas reparações, terá de remover o recinto (também chamado de sudário) para aceder à extremidade quente. O invólucro é fixado com um ou dois parafusos que pode remover usando as chaves Allen incluídas com a impressora.


Remova os parafusos indicados no diagrama abaixo, correspondentes à sua impressora.





Ender 3, Ender 3 Pro, CR-10, e muitos outros



Ender 3 V2. Depois de remover o parafuso, puxar o recinto na sua direcção para soltar o clipe do lado esquerdo



Os CR-10s Pro e CR-10 Max



Uma vez destacado, retire o recinto e coloque-o de lado com cuidado, uma vez que os fios do ventilador ainda o fixam ao resto da impressora.


  • Substituição do Termistor


Ferramentas necessárias: Chaves Allen incluídas com a impressora, chave de fendas Phillips, decapadores de fio (Amazon), e ferro de soldar (Amazon) ou conectores de parafuso (Amazon)

Peças Necessárias: Termistor para Impressoras Creality

(Ver Guia de Peças abaixo para encontrar o correcto para a sua impressora)


Remover o recinto da extremidade quente (ver instruções detalhadas acima).


Remover a meia da extremidade quente, se esta estiver presente.


Desaperte o parafuso Philips na lateral do bloco aquecedor e desaperte-o o mais possível sem o remover.


Se for capaz de aquecer a extremidade quente da impressora, aqueça a impressora a uma temperatura baixa como 170C antes de iniciar a reparação, depois desligue o aquecimento e retire imediatamente o parafuso enquanto a extremidade quente ainda estiver quente (não retire o parafuso ou o termistor enquanto ainda aquece a extremidade quente!)


Caso contrário, utilize uma pistola de calor ou um ferro de soldar para aquecer o bloco aquecedor, se não conseguir desapertar o parafuso.


Puxe suavemente os fios brancos mais pequenos para remover o termistor da extremidade quente. Não puxe com força ou poderá rasgar os fios do sensor, tornando muito difícil a sua remoção. Se não o conseguir remover, a aplicação de calor como na última etapa irá ajudar.


Se não for capaz de o remover, não se preocupe, uma montagem completa da extremidade quente não é demasiado cara, e pode substituí-lo utilizando estas instruções.


Corte os fios do termistor (brancos) usando os decapadores de fios, e decapare as extremidades dos fios. Pode ser necessário cortar a fita Kapton que mantém o cartucho de aquecimento e os fios do termístor juntos para o fazer. (Esta fita é estritamente para a gestão de cabos).


No novo termistor, cortar o fio cerca de 6" do sensor, e desnudar as extremidades.


Ligar o novo termistor aos fios da impressora. Qualquer um dos fios da impressora pode ser ligado a qualquer um dos fios do termístor. Solde ou use conectores de parafuso para fixar os fios (normalmente usamos os conectores de parafuso, uma vez que são muito mais rápidos).


Ajustar o termístor e os fios como mostrado na imagem, depois instalar o parafuso, mas apenas rodar o suficiente para se manter no lugar. Inserir a lâmpada do termistor no orifício com um fio em cada lado do parafuso. Ao puxar suavemente os fios para os manter atrás da cabeça do parafuso, aperte o parafuso até sentir resistência. Não apertar demasiado, pois isto pode danificar o termístor.


Verifique se os fios são mantidos firmemente pelo parafuso, e se a leitura da temperatura da impressora parece precisa (normalmente cerca de 30-40C).


Fixar a cobertura da extremidade quente.


Aqueça a extremidade quente e verifique se a temperatura aumenta como esperado.


  • Substituição do cartucho de aquecedor

Ferramentas necessárias: Chaves Allen incluídas com a impressora, decapadores de fio (Amazon), e ferro de soldar (Amazon) ou conectores de parafuso (Amazon)

Peças necessárias: Cartucho de Aquecedor 12V ou Cartucho de Aquecedor 24V

(Ver Guia de Peças abaixo para encontrar o correcto para a sua impressora)


Aumentar a altura da impressora para pelo menos 150mm, depois remover o Invólucro (ver instruções detalhadas acima)




Remover a meia da extremidade quente, se houver uma presente.


Desaperte o pequeno parafuso de arranque directamente por baixo do cartucho aquecedor.


Se for capaz de aquecer a extremidade quente da impressora, aqueça a impressora a uma temperatura baixa como 170C antes de iniciar a reparação, depois desligue o aquecimento e retire imediatamente o parafuso de arranque enquanto a extremidade quente ainda estiver quente (não retire o parafuso ou o termistor enquanto ainda aquece a extremidade quente!)


Caso contrário, utilize uma pistola de calor ou um ferro de soldar para aquecer o bloco aquecedor, se não conseguir desapertar o parafuso de arranque.


Use a caixa de controlo para bloquear os motores movendo a impressora ao longo de Y, depois use uma chave Allen ou uma chave de parafusos para empurrar o cartucho para fora do outro lado do bloco aquecedor. O calor pode ajudar aqui, e pode requerer alguma força.


Se não for capaz de o remover, não se preocupe, uma montagem completa da extremidade quente não é demasiado cara, e pode substituí-lo usando estas instruções.


Corte os fios vermelhos usando os decapadores de fios, e decapare as extremidades dos fios. Pode ser necessário cortar a fita Kapton que mantém o cartucho de aquecimento e os fios do termistor juntos, para o fazer. (Esta fita é estritamente para a gestão de cabos).


No novo cartucho de aquecedor, cortar o fio a cerca de 6" do cartucho, e desnudar as extremidades.


Ligue o novo cartucho de aquecedor aos fios da impressora. Qualquer um dos fios da impressora pode ser ligado a qualquer um dos fios do cartucho. Solde ou use conectores de parafuso para fixar os fios (normalmente usamos os conectores de parafuso, uma vez que são muito mais rápidos).


Insira o novo cartucho de aquecedor na ranhura, depois aperte o parafuso de arranque para o fixar.


Aquecer a extremidade quente e verificar os aumentos de temperatura, como esperado.


Uma vez aquecido, verificar novamente se o cartucho térmico não se move se o empurrarmos com uma chave Allen, e apertar o parafuso da larva.


Voltar a prender o recinto.


  • Substituição do ventilador Hot End


Ferramentas necessárias: Chaves Allen incluídas com a impressora, chave de fendas Phillips (para algumas impressoras), Ferro de soldar (Amazon) ou Conectores de parafuso (Amazon)

Peças necessárias: Ventilador 12V 40x40 ou ventilador 24V 40x40

(Ver Guia de Peças abaixo para encontrar o correcto para a sua impressora)


Desligue a impressora.


Retirar o Invólucro (ver instruções detalhadas acima).





Encontrar o ventilador da extremidade quente no invólucro, e remover os 3-4 parafusos que o mantêm no lugar. Anotar a localização do fio de saída para que se possa instalar o novo ventilador da mesma forma.


Corte os fios utilizando os decapadores de fio, e retire as extremidades dos fios.


No novo ventilador 40x40, cortar o fio a cerca de 6" do ventilador, e desnudar as extremidades.


Ligue o novo cartucho aquecedor aos fios da impressora. Qualquer um dos fios da impressora pode ser ligado a qualquer um dos fios do cartucho. Solde ou use conectores de parafuso para fixar os fios (normalmente usamos os conectores de parafuso, uma vez que são muito mais rápidos).


Montar o novo ventilador da mesma forma que o antigo, usando os parafusos.


Ligar a impressora, e verificar se o ventilador liga imediatamente. Certifique-se de que a ventoinha está a soprar na direcção da extremidade quente. Se estiver a soprar para fora da extremidade quente, será necessário removê-lo e virá-lo para dentro do recinto.


Desmontar o ventilador usando os quatro parafusos de canto. Note a localização do fio (recomendamos tirar uma foto rápida).

Desmontar o ventilador usando os quatro parafusos de canto. Anotar a localização do arame (recomendamos tirar uma foto rápida).


  • Substituição da montagem da extremidade quente (sem invólucro)

Nota: Para as impressoras Creality série CR-10, é muito mais fácil substituir a extremidade quente pelo invólucro, uma vez que todos os cabos da extremidade quente partilham uma única ficha para a caixa de controlo. Para outras impressoras 3D, é mais fácil substituir apenas a montagem da extremidade a quente.


Ferramentas necessárias: Chaves Allen incluídas com a impressora, cortadores, ferro de soldar (Amazon) ou conectores de parafuso (Amazon) (a série Ender 5 não requer um ferro de soldar ou conectores de parafuso)

Peças Necessárias: Montagem da extremidade quente sem invólucro

(Ver Guia de Peças abaixo para encontrar o correcto para a sua impressora)


Desligue a impressora.


Retirar o Invólucro (ver instruções detalhadas acima).


Remover o tubo PTFE na extrusora pressionando para dentro no topo do acoplador, depois puxando o tubo PTFE para fora. Desenroscar o acoplador PTFE utilizando a ferramenta de chave inglesa incluída.


Destacar o conjunto da extremidade quente removendo os dois parafusos na parte superior do dissipador de calor.


Cortar os fios do termistor e do cartucho do aquecedor. A antiga extremidade quente pode agora ser completamente removida.


Nota: Na série Ender 5, estes cabos podem ser desconectados; siga os cabos para encontrar os seus conectores. Pode emendar os fios se preferir.


Monte o novo conjunto da extremidade quente usando os dois parafusos longos na parte superior do dissipador de calor.


Tirar e unir o cartucho térmico e os fios do termistor com os fios correspondentes na nova extremidade quente. Consultar as guias de substituição do termistor e do aquecedor de cartucho acima para instruções mais detalhadas.


Fixar o novo acoplador e o tubo de PTFE à extrusora, aparafusando o acoplador e pressionando o tubo na medida do possível. Assegure-se de que não sai se o puxar.


Voltar a prender a cápsula da extremidade quente.


Verificar se a extremidade quente é capaz de aquecer e manter a temperatura correcta. Note que as novas extremidades quentes terão um cheiro distinto durante um curto período de tempo devido a óleos residuais dentro da área de aquecimento; isto não indica um problema.
